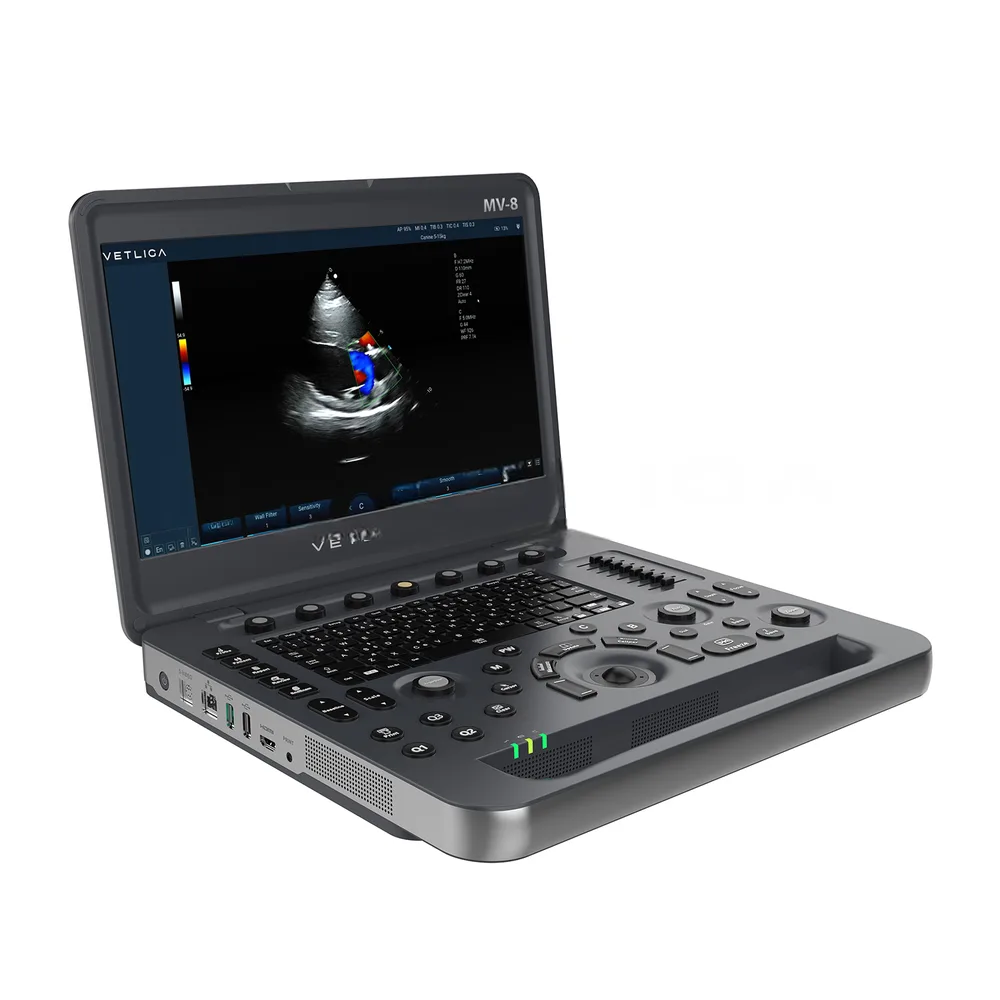

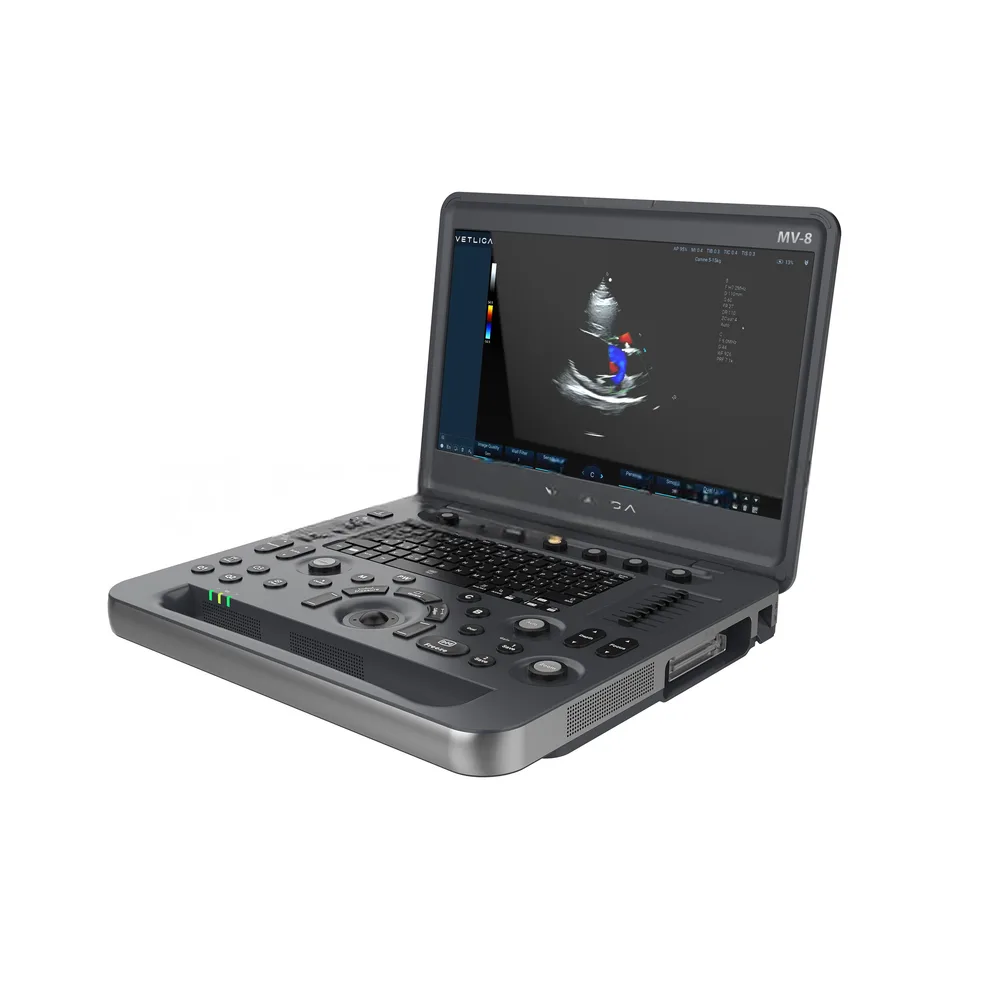

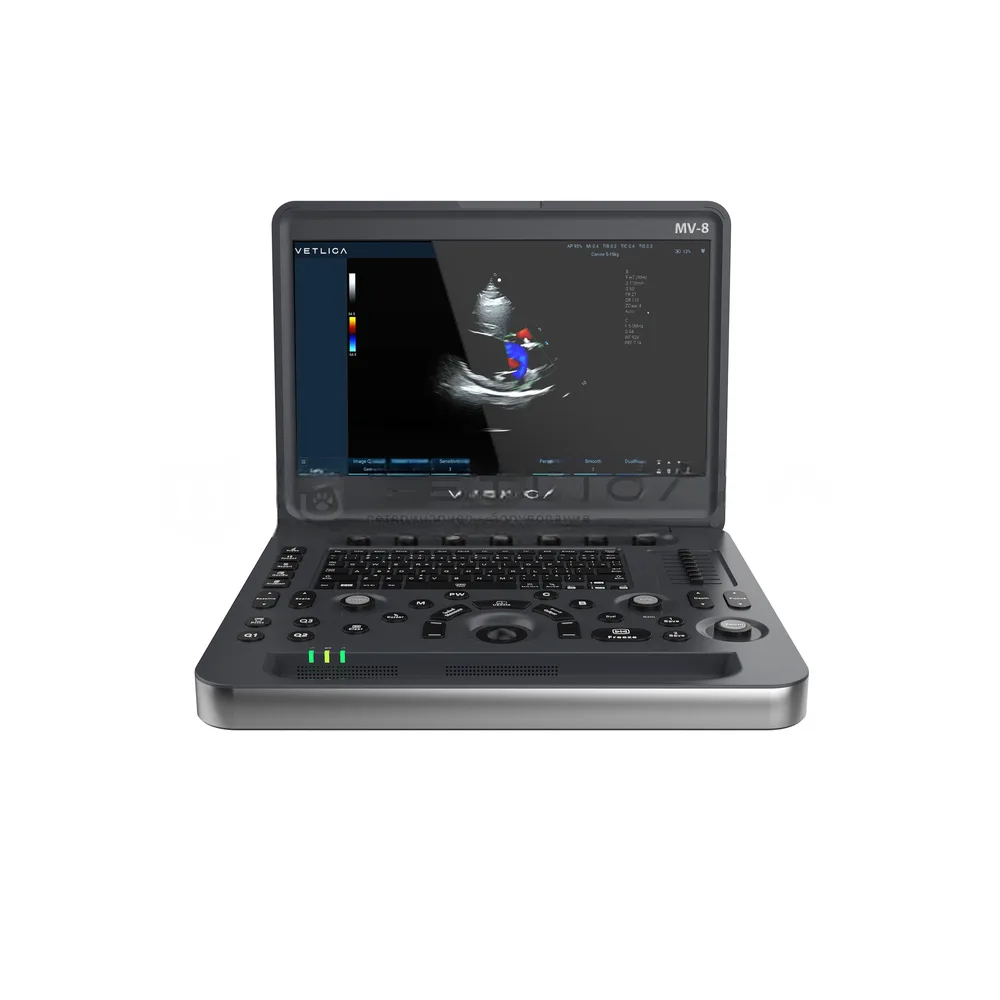

Ветеринарный УЗИ-сканер VETLIGA MV-8

VETLIGA MV-8 - портативная ветеринарная цветная допплеровская ультразвуковая система экспертного уровня для диагностики мелких домашних животных, лошадей, крупного рогатого скота, овец и экзотических животных. Аппарат сочетает широкий набор режимов визуализации, современные технологии обработки изображения и компактный мобильный формат, что делает его универсальным инструментом для повседневной ветеринарной практики.

Система предназначена для исследований брюшной полости, кардиологии, репродуктологии, сосудов, поверхностных структур, КМС (костно-мышечной системы), малых органов и выполнения биопсий под ультразвуковым контролем.

Высокопроизводительная архитектура обработки изображений

В основе VETLIGA MV-8 лежит современная вычислительная архитектура CPU + GPU + FPGA, обеспечивающая параллельную обработку ультразвуковых данных, высокую скорость реконструкции изображения и стабильную работу системы даже при использовании ресурсоёмких диагностических режимов.

Многолучевое формирование сигнала способствует повышению пространственного и контрастного разрешения, позволяя получать детализированные изображения тканей и органов при исследованиях различной сложности. Благодаря высокой производительности аппарат сохраняет плавную визуализацию и высокую частоту кадров даже при работе с цветовым и спектральным допплером.

Готовые ветеринарные пресеты

• Предварительные настройки для различных исследований разных видов животных на всех датчиках
• Программируемые настройки с возможностью сохранения в библиотеке
• Ведение базы данных исследований животных
• Встроенный глоссарий для измерений
• встроенные формулы для автоматических расчетов
• Качество визуализации и интеллектуальные алгоритмы

Фирменные технологии

zPure Harmonic — гармоническая визуализация нового поколения. Фирменная технология zPure Harmonic использует метод инверсной тканевой гармоники для формирования более чистого и информативного изображения. Во время исследования система последовательно передаёт основной и инвертированный ультразвуковые импульсы, после чего анализирует только гармонические составляющие сигнала. Такой подход позволяет эффективно подавлять боковые лепестки, шумы и артефакты, одновременно повышая контрастность изображения и чёткость границ анатомических структур. Использование технологии особенно заметно при обследовании глубоко расположенных органов и пациентов со сложными акустическими условиями, где требуется максимальная детализация тканей.

zFCI — многодиапазонный частотный компаундинг. Технология zFCI (Frequency Composite Imaging) одновременно использует несколько рабочих частот ультразвукового сигнала. Высокочастотные компоненты обеспечивают максимальную детализацию поверхностных тканей, тогда как низкочастотные улучшают глубину проникновения ультразвука. После объединения полученных данных система формирует единое изображение с высокой контрастностью, улучшенным пространственным разрешением и хорошей визуализацией глубоких анатомических структур. Это особенно важно при исследованиях органов брюшной полости, крупных животных и пациентов с избыточной толщиной мягких тканей.

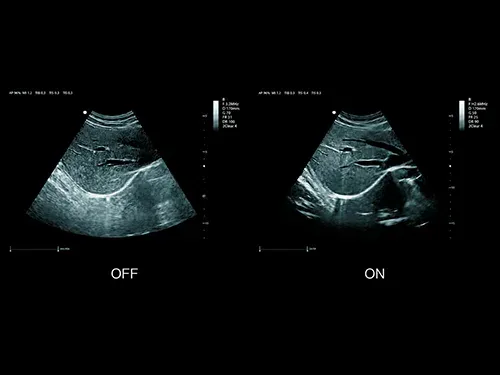

zClear — интеллектуальное подавление шумов. Технология zClear анализирует эхосигнал в режиме реального времени и автоматически устраняет спекл-шум без потери диагностически значимой информации. Алгоритм усиливает контуры органов, улучшает визуализацию границ тканей и повышает локальный контраст изображения, позволяя врачу увереннее оценивать структуру органов, новообразований и сосудов даже в сложных клинических случаях.

Zola AI — интеллектуальная автоматизация эхокардиографии и абдоминальных измерений. Система автоматически выполняет ключевые измерения и расчёты.

Диагностические режимы

VETLIGA MV-8 поддерживает полный набор современных режимов ультразвуковой диагностики, позволяющих выполнять исследования в различных клинических направлениях ветеринарной медицины:

• B-режим, а также режимы 2B и 4B для одновременного отображения нескольких диагностических срезов.

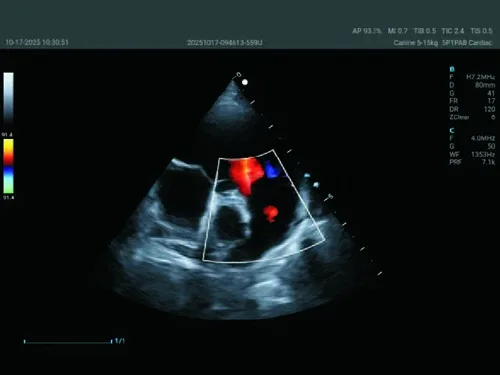

• Цветовое допплеровское картирование (CFM), энергетический допплер (PDI) и направленный энергетический допплер (DPDI) для оценки сосудистой архитектуры и кровотока.
• M-режим, анатомический M-режим (AMM) и криволинейный M-режим для анализа движения анатомических структур и проведения эхокардиографических исследований.
• Импульсно-волновой (PW) и непрерывно-волновой допплер (CW) для оценки скорости и характера кровотока.
• Тканевой допплер (TDI) для исследования движения миокарда и оценки сократительной функции сердца.
• Визуализация микрокровотока zMicroFlow для отображения мелких сосудов и низкоскоростного кровотока.
• Панорамное сканирование и EFOV (Extended Field of View) для получения изображений протяжённых анатомических структур, размеры которых превышают стандартное поле обзора датчика.
• Компрессионная эластография для оценки относительной жёсткости тканей и дополнительной характеристики патологических изменений.
• Трапециевидное сканирование (Trapezoid Imaging), расширяющее поле обзора линейного датчика при исследовании поверхностных органов и костно-мышечной системы.

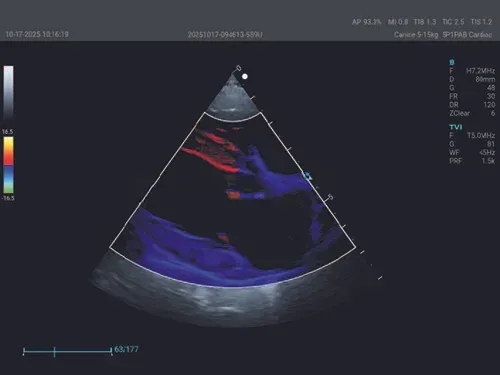

Тканевой допплер (TDI)

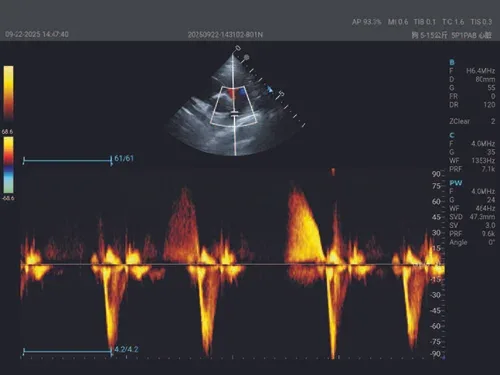

Спектр митральной регургитации (PW)

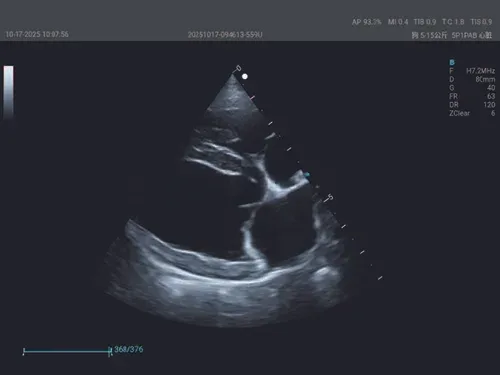

Правая парастернальная четырехкамерная позиция сердца по длинной оси (B-режим)

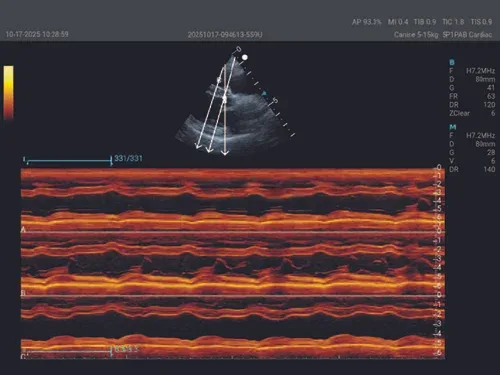

Анатомический M-режим по трем линиям

Алгоритмы автоматизации

Smart Tool для ветеринарной кардиологии

Функция Smart Tool помогает автоматизировать проведение эхокардиографических исследований: выполняет измерения ключевых параметров сердца, помогает стандартизировать протокол и ускоряет получение данных.

Для ветеринарного кардиолога это означает:

• сокращение времени исследования;
• снижение количества ручных измерений;
• повышение воспроизводимости результатов;
• более удобный скрининг пациентов с подозрением на кардиологические заболевания.

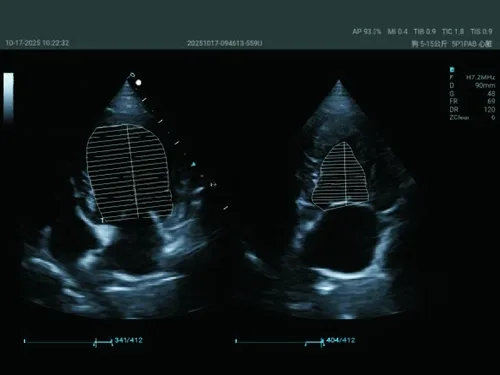

Автоматический расчёт сократительной функции сердца (Auto EF)

Технология Auto EF автоматически определяет границы эндокарда, выделяет систолическую и диастолическую фазы сердечного цикла и рассчитывает основные показатели насосной функции сердца:

• EDV (конечный диастолический объём);
• ESV (конечный систолический объём);
• SV (ударный объём);
• EF (фракция выброса).

Автоматизация расчётов позволяет повысить объективность эхокардиографических исследований и ускоряет оценку кардиологических пациентов в динамике.

Поддерживаемые датчики

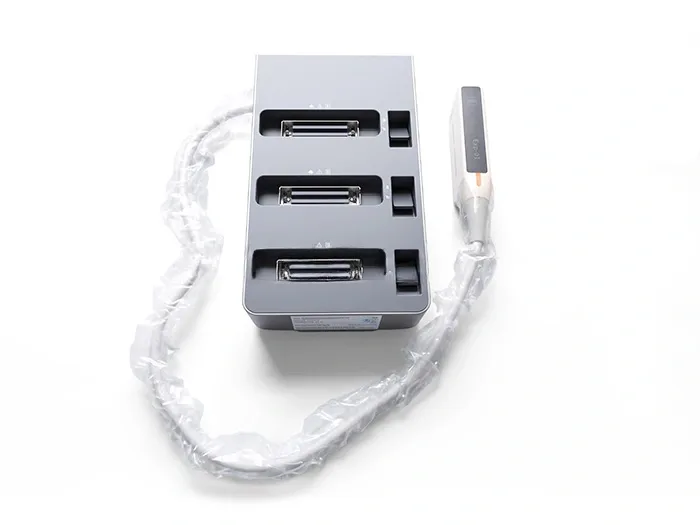

MV-8 поддерживает разветвитель для одновременного подключения 3-х датчиков.

Для системы доступны:

• конвексные датчики;
• микроконвексные датчики;
• линейные датчики;
• секторно-фазированные датчики;;
• внутриполостные датчики.

Это позволяет формировать конфигурацию под конкретные задачи ветеринарной клиники.

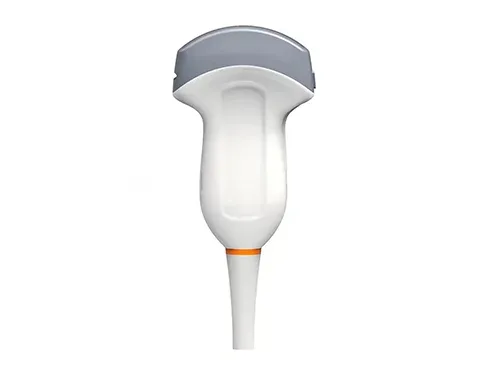

Конвексный датчик VETLIGA C6-2M

• Рабочая полоса частот: 1,0–7,5 МГц
• Количество элементов: 128
• Радиус кривизны: 50 мм
• Применение: абдоминальные исследования, гинекология и акушерство, кардиология, малые органы и поверхностно расположенные структуры, ангиология.

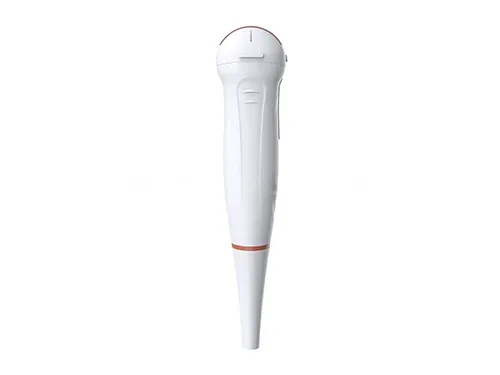

Микроконвексный датчик VETLIGA C13-3M

• Рабочая полоса частот: 2,5–13,5 МГц
• Количество элементов: 128
• Радиус кривизны: 15 мм
• Применение: абдоминальные исследования, гинекология и акушерство, кардиология, малые органы и поверхностно расположенные структуры, ангиология.

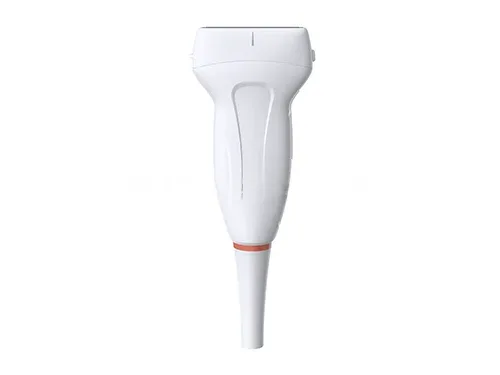

Линейный датчик VETLIGA L13-3M

• Рабочая полоса частот: 4,2–15,0 МГц
• Количество элементов: 128
• Апертура: 38 мм
• Применение: абдоминальные исследования, скелетно-мышечная система, неврология, малые органы и поверхностно расположенные структуры, ангиология.

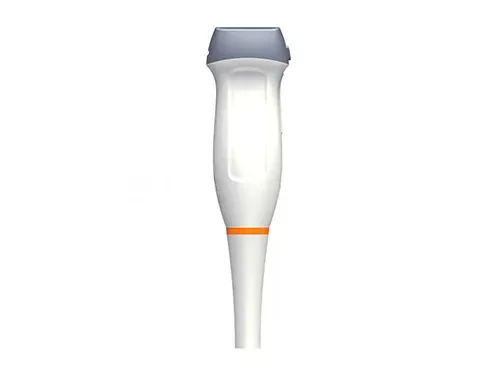

Фазированный датчик VETLIGA P6-2M

• Рабочая полоса частот: 1,0–6,5 МГц
• Количество элементов: 64
• Апертура: 16 мм
• Применение: кардиология.

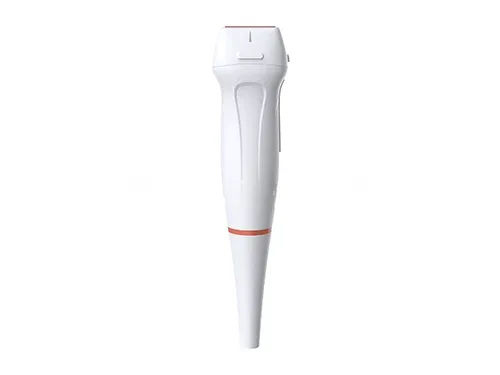

Фазированный датчик VETLIGA P11-3M

• Рабочая полоса частот: 2,5–13,0 МГц
• Количество элементов: 64
• Апертура: 10 мм
• Применение: абдоминальные исследования, кардиология.

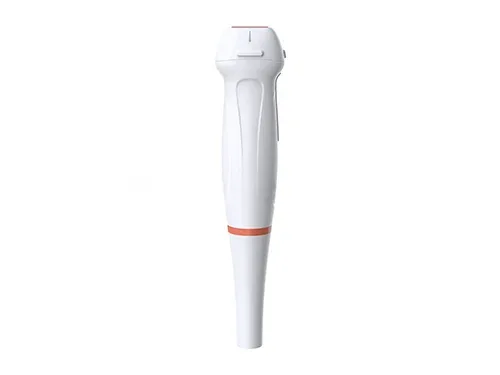

Фазированный датчик VETLIGA P13-4M

• Рабочая полоса частот: 3,5–15,0 МГц
• Количество элементов: 64
• Апертура: 6 мм
• Применение: абдоминальные исследования, кардиология.

Работа с данными и интеграция

VETLIGA MV-8 поддерживает современные средства хранения, обработки и передачи диагностической информации. Система обеспечивает экспорт изображений и кинопетель, ведение базы данных пациентов, архивирование исследований и поддержку стандарта DICOM, включая передачу изображений в PACS, сетевую печать и обмен данными с информационными системами клиники.

Для дистанционного взаимодействия специалистов предусмотрена платформа Zonnet Imaging, которая позволяет организовать удалённые консультации, совместный просмотр исследований и обучение пользователей. Это особенно актуально для сетевых ветеринарных клиник и филиалов, где требуется оперативное обсуждение сложных клинических случаев.

Области применения

VETLIGA MV-8 предназначен для проведения ультразвуковой диагностики в широком спектре ветеринарных направлений и может использоваться как в повседневной клинической практике, так и при выполнении специализированных исследований.

• Абдоминальная ультразвуковая диагностика мелких домашних, сельскохозяйственных и экзотических животных (исследование печени, почек, селезёнки, желудка, кишечника, мочевого пузыря, надпочечников, поджелудочной железы и других органов брюшной полости).
• Кардиологические исследования (эхокардиография) у животных различных видов с использованием цветового, импульсно-волнового, непрерывно-волнового и тканевого допплера для оценки морфологии сердца, сократительной функции, клапанного аппарата и внутрисердечной гемодинамики.
• Сосудистые исследования (допплерография артерий и вен, оценка кровотока, выявление сосудистых аномалий, исследование перфузии органов и визуализация низкоскоростного кровотока).
• Репродуктивная диагностика и акушерство, включая определение беременности, мониторинг развития плодов, исследование матки и яичников, а также диагностику патологий репродуктивной системы у мелких домашних и сельскохозяйственных животных.
• Исследования малых органов и поверхностных структур, включая щитовидную железу, лимфатические узлы, молочные железы, слюнные железы, семенники, подкожные образования и другие поверхностно расположенные анатомические структуры.
• Исследования костно-мышечной системы (КМС) — оценка состояния мышц, сухожилий, связок, суставов и мягких тканей, диагностика спортивных травм у лошадей, ортопедических заболеваний и воспалительных изменений.
• Онкологическая диагностика с применением компрессионной эластографии, zMicroFlow и расширенных режимов визуализации для комплексной оценки новообразований, определения их структуры, границ и особенностей кровоснабжения.
• Интервенционные процедуры под ультразвуковым контролем, включая выполнение биопсий, пункций, аспираций и других малоинвазивных вмешательств с визуальным контролем положения инструмента.

Такой набор областей применения позволяет использовать VETLIGA MV-8 в качестве универсальной ультразвуковой системы для многопрофильных ветеринарных клиник, специализированных диагностических центров и выездной ветеринарной практики.

Ключевые преимущества VETLIGA MV-8

• Получайте высококачественные диагностические изображения благодаря современной аппаратной архитектуре CPU + GPU + FPGA и комплексу технологий zPure Harmonic, zFCI и zClear, которые повышают детализацию, улучшают контрастность и эффективно подавляют шумы.
• Повышайте информативность исследований с помощью расширенного набора режимов визуализации, включая цветовой и спектральный допплер, тканевой допплер, zMicroFlow, панорамное сканирование и компрессионную эластографию, что позволяет комплексно оценивать состояние органов, сосудов и мягких тканей.
• Сокращайте время проведения эхокардиографии благодаря интеллектуальному комплексу Zola AI: Auto EF, Auto LV M-Mode, Auto LA/AO и Auto EPSS автоматически выполняют ключевые кардиологические измерения, уменьшают количество ручных действий и повышают воспроизводимость результатов.
• Расширяйте диагностические возможности клиники за счёт поддержки широкого набора датчиков для абдоминальных исследований, кардиологии, репродуктологии, сосудистой диагностики, исследований костно-мышечной системы, поверхностных органов и экзотических животных.
• Организуйте эффективную цифровую работу благодаря поддержке DICOM, архивированию исследований, экспорту данных и платформе Zonnect Imaging для удалённых консультаций, обучения специалистов и совместного анализа исследований.
• Получайте надёжную техническую поддержку производителя — компания VETLIGA располагает собственной сервисной службой, обеспечивающей сопровождение оборудования, техническое обслуживание и консультационную поддержку на территории России.
